Приложения к Правилам Боя
Или
требования
к безопасности
игровой стрелы


На игре возможны два типа наконечников для стрел.

Первый вариант: быстро, дешево и сердито.
А главное - гуманно!

Инструменты и материалы: изолента, одна монетка 5-10 копеек, плоски дерматина 2.5 на 14 см. две штуки, полоски «пенки» 2.5 см и длиной 13 см. две штуки, клей «Момент», ножницы, линейка.


Пятикопеечная монета приклеивается "Моментом" к торцевой части древка. Именно монета не даст смягчителю порваться под ударом древка стрелы по цели.


Затем крест-накрест приклеиваем «Моментом» два прямоугольника пенки.


Хорошенько фиксируем клеем и изолентой каждое смягчение.


Обязательно продолжаем промотку изоленты на древке ниже наконечника на 3-4 см. Это дополнительно закрепляет наконечник на стреле.


Приклеиваем поверх пенки крест-накрест две полоски черного дерматина или кирзы. Фиксируем черной изолентой. Именно двойной дерматин не дает пенке рваться и мяться при встрече со сталью кольчуг или деревом щитов.


Получаем симпатичный прямоугольный наконечник с площадью ударного поля примерно 3 на 4 см. Не во всякую глазницу шлема пролезет. Такой наконечник дает упругий четкий удар, который и сквозь доспех почувствуется, и бездоспешного не покалечит. Я на себе проверял. Из спортивного лука на 16 кг натяжением с пяти шагов. Синяка не было.

Примечание. Опытным путем выяснено, что такой рецепт наконечника удобен для луков мощностью до 13 кг. При большей мощности (13-15 кг.) древко стрелы начинает проминаться о стальную монетку и приходится (на шаге 1) дополнительно наматывать толстую муфту из изоленты из 10-15 оборотов на древко у основания монеты.

Халбарад



Второй вариант - эстетичный и практичный. Для профессионалов.

Общая теория.
1 Древко дополнительно смягчено не для того, чтобы уменьшать силу удара, а для того, чтобы голый штапик не рвал верхний слой наконечника (ну и на всякий случай, конечно). Нижний слой смягчения сделан из пенки.
2 Верхний слой наконечника сделан из типографской резины - плотный упругий материал, который ввиду своих т.характеристик хорошо гасит силу удара. То, что он выполнен в виде наконечника - выпендреж. Можно просто - две полосы крест-накрест.
3 Самое простое крепить всю эту конструкцию к древку изолентой. Каждое смягчение отдельно. Прошлые ХИ показали, что выглядит это нормально, а держит - хорошо.
По смягчению и стрелам вообще.
Если подходить с теоретической точки зрения, то у смягчения есть несколько функций:
1) Гасить энергию стрелы
2) Защищать цель от твердых частей стрелы
3) По возможности препятствовать свободному прохождению стрелы в глазницы шлема
Понятно, что речь идет только о защитных функциях, если удается сделать безопасный наконечник улучшающий полетные или эсетические свойства стрелы - отлично, если не удается, то защитные свойства важнее Чуть подробнее по пунктам:
1. Гашение энергии стрелы
Гашение энергии может происходить двумя способами:
а) гашение скорости стрелы за счет упругого сжатия смягчителя
б) отклонение стрелы при ударе по цели, в результате часть энергии "отлетает" вместе со стрелой в сторону.
Как этого достичь:
Смягчение не должно быть мягким! Если смягчение мягкое, например поролон, то оно легко сожмется до естественного минимума, не погасив при этом скорость стрелы, а потом все остальное придется по несчастной цели. Именно по этой причине поролоновые наконечники так быстро пробиваются насквозь при попаданиях стрелы в щиты и деревья.
Несомненно, для лука с натяжением не более 12 кг, мягкое смягчение - менее травмоопасно ввиду небольшой силы удара, но если такой стрелой выстрелить из более мощного лука, то все те проблемы, о которых мы пишем выше, проявятся в полной мере. А стрелами на играх, например при штурме крепости, игроки меняются постоянно. И такая стрела может быть выпущена из мощного лука, что приведет к травме.
Если смягчение сначала легко прожимается пальцем, а потом каждый дополнительный миллиметр дается титаническими усилиями - это неправильное смягчение.
У правильного смягчения деформация должна быть ощутимо упругой на в течении всего процесса сминания. Даже небольшое нажатие на кончик стрелы должно быть ощутимо упругим и требовать некоторого усилия.
У такого наконечника есть кажущийся недостаток: даже при слабом выстреле попадание стрелой весьма чувствительно, из-за чего приходят к выводу что смягчение плохое. НЕВЕРНО! Проверять смягчение надо на максимально сильном игровом луке. Если выстрел с полной дури в упор по футболке из 25 кг лука переносится без трехэтажного мата, то видимо все в порядке. (Примечание от мастера: Лук силой натяжения свыше 20 кг. по закону считается холодным оружием. Так что, так проверять смягчитель мы не будем. И таких луков допускать тоже. )
Теперь к вопросу увода стрелы в сторону:
Смягчение не должно быть строго симметричным, в одной из плоскостей оно должно сгибаться в сторону гораздо легче чем в другой. Такая анизотропность приводит к тому, что небольшом отклонении от строго перпендикулярного попадания, стрела весьма охотно опрокидывается в сторону.
Проверить это просто - выберите толстое дерево и постреляйте в него, если при попадании не строго по центру ствола стрелы делают "бум" и падают к подножию - это неверные наконечники, а вот если они отлетают в стороны - все нормально.
2. Защита цели от твердых частей стрелы:
Ну тут все просто
1 Форма наконечника должна оставлять штапику как можно меньше шансов выпасть наружу во время попадания. Самый распространенный вариант наконечника при использовании упругих материалов для смягчеия - это "крест-накрест". На толщине полос в таком варианте экономить нельзя, – то есть щели между полосами должны быть минимальными.
2 Древко обязательно должно быть дополнительно смягчено. По двум причинам:
а) У любого материала есть свой запас прочности. Этот запас от ударов незащищенным штапиком по наконечнику будет постепенно истощаться, и в итоге плансон придет в негодность. Это произойдет не так быстро, как с мягким смягчением, но произойдет.
б) Из-за упругости и плотности материала сделать из него наконечник, который будет гарантировать, что древко стрелы не вылезет из неизбежных щелей очень тяжело. Поэтому лучше подстраховаться и смягчить его дополнительно, чтобы если оно и вылезло при ударе по человеку, то не голой травмоопасной деревяшкой.
3. И об общей о безопасности стрелы:
1 Диаметр верхушки наконечника должен быть не меньше чем ... (не буду писать конкретные цифры, но на наш взгляд указать этот параметр в правилах просто необходимо) - в смысле попадания в глаз. (примечание мастера: На игре «АРВЕДУИ» стандарт диаметра наконечника - 30 мм)
2 Смягчение должно быть хорошо прикреплено к древку - а то бывает, что он просто падает со стрелы.
3 Мы бы рекомендовали написать и вывесить на сайт список материалов при использовании которых, стрелы не будут допускаться к игре – например, слишком мягкий наконечник.
От мастера: Список материалов, при использование которых, стрелы не будут допускаться к игре: поролон, войлок, вата, пластмассовые и деревянные пробки от бутылок, строительные полимеры (Макрофлекс, латекс и т.п.), линолеум

4 Обратите внимание на оперение - некоторые варианты могут порезать кожу при попадани "вскользь".
5 Штапик должен быть нормально ошкурен - вытаскивать занозы от попадания "вскользь" - просто классное развлечение.

Невозможно сделать абсолютно безопасную стрелу. Можно только попытаться уменьшить количество смертоубийственных. Надеемся, что наше письмо чем-то поможет.
Best regards, Olga, Gleb mailto:tigh@mail.ru

Практика
или
Что и как делаем

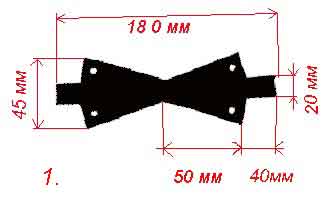

Вырезаем из типографской резины (либо другой сходной по упругости резине) будущий наконечник по данной схеме и данным размерам. Отверстия обязательно делаются выдавливанием из резины заточенной трубочкой, потому что при прокалывании шилом резина порвется от крепящих наконечник к древку ниток
(см. далее)

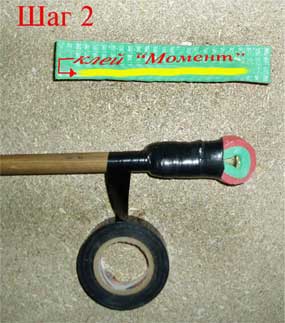

Вокруг зашкуренного и закругленного торца древка стрелы оборачиваем петлей толстую пенку шириной 20 мм и длиной 120 мм, смазанную «Моментом». Особенность в том, что петля пенки охватывает торец штапика только наполовину. (смотри красную пунктирную линию на рисунке, показывающую расположение штапика) , то есть, древко у нас НЕ сразу за смягчающей частью.
Плотно фиксируем несколькими слоями скотча. Именно скотча, а не изоленты, потому что последняя имеет свойство сползать при сильном натяжении витков. А скотч с пенкой слипается в однородную массу.
Накладываем сверху крест на крест пенке полоску еще одну прямоугольную типографской резины 20 на 120 мм и…



…фиксируем изолентой.
Черная матерчатая изолента смотрится исторично и симпатично. И так же, как скотч, слипается в однородную массу.



Хорошенько проматываем изолентой основание петли.
Именно основание петли, как на фото, а не все дополнительное смягчение.



Накладываем наконечник из типографской резины и фиксируем изолентой.



Получаем такой вот вид наконечника стрелы.




Берем кожаный, капроновый или х/б шнур 3 мм; либо двойную суровую нитку и приматываем наконечник, продевая его через имеющиеся отверстия. Не забываете прижечь и оплавить узел капронового шнура.



Крепление шнуром заканчиваем на основании наконечника.
Готово!

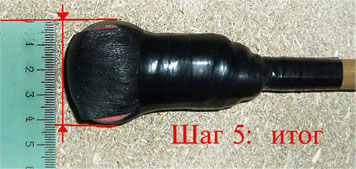

Если угодно, можете ради эстетичности покрасить наконечник серебрянкой. При попадании в цель такой наконечник упруго сминается до площади 3.5 – 4.5 см, что обеспечивает должную безопасность вашего оппонента.

(Подписи к рисункам выполнены Халбарадом)
